AVD
Aluminium Vakuum Dosiereinheit

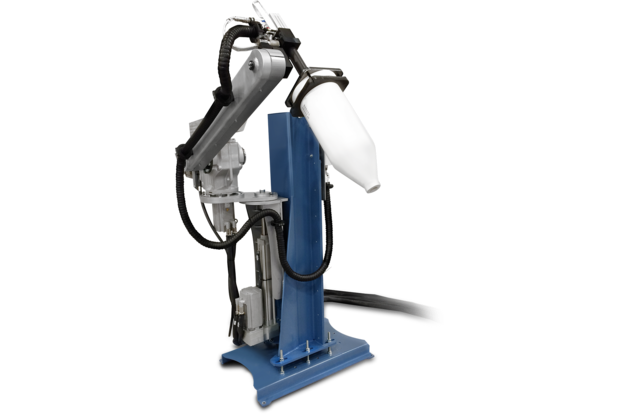

Die Aluminium Vakuum Dosiereinheit kann an jeden beliebigen Schmelz- und Wannenofen angebaut werden. Sie ermöglicht eine sichere Entnahme und präzise Zuteilung der Aluminium-Schmelze in die Füllkammer der Kaltkammer Druckgußmaschine. Das Dosiersystem besteht im Wesentlichen aus einem Vakuum-Keramikbehälter, einer Evakuierungseinrichtung zum Ansaugen der Schmelze sowie einem Spezialverschluss an der Ansaugstelle. Der Vakuum-Keramikbehälter ist aus einer nicht benetzbaren, temperaturwechselbeständigen und festen Keramik ausgeführt.
Die mechanische Bewegung erfolgt über eine servogesteuerte Hub- bzw. Schwenkeinrichtung.
Das System weist folgende Vorteile auf:
- Schmelzaufnahme unterhalb der Badoberfläche – keine Oxide
- Füllen des Behälters durch Ansaugen der Schmelze – Entgasung
- Übergabe der Schmelze ohne Luftzutritt – keine Oxide
- Übergabe der Schmelze im geschlossenen keramischen Behälter – geringer Temperaturabfall
- Hohe Dosiergenauigkeit durch integrierte, exakte Mengenerfassung
| VDU | empf. Dosiermengen [g] | Dosiergenauigkeit [g] * | Zykluszeiten [s] |
|---|---|---|---|
| 1000 | 100 - 1000 | ± 10 | > 20s |
| 2500 | 700 - 2500 | ± 15 | > 35s |
| 3000 | 700 - 3000 | ± 15 | > 35s |
| 5000 | 1500 - 5000 | ± 25 | > 45s |
| 10k | 4000 - 10000 | ± 35 | > 55s |
| 15K | 5000 - 15000 | ± 45 | > 55s |
| 20k | 8000 - 20000 | ± 60 | > 65s |
| 40k | 15000 - 40000 | ± 100 | > 80s |
